肺神经网络

我们展示了 U-Net 和 Mask R-CNN 等卷积神经网络在以下方面的作用：

• 有效评估 肺部病理损伤。
• 详细表征 正常肺组织学。
• 精确检测和分类 BALF 细胞。

总体而言，这些先进的方法可以提高肺细胞学和组织病理学的效率和量化分析。

U-Net 架构的应用

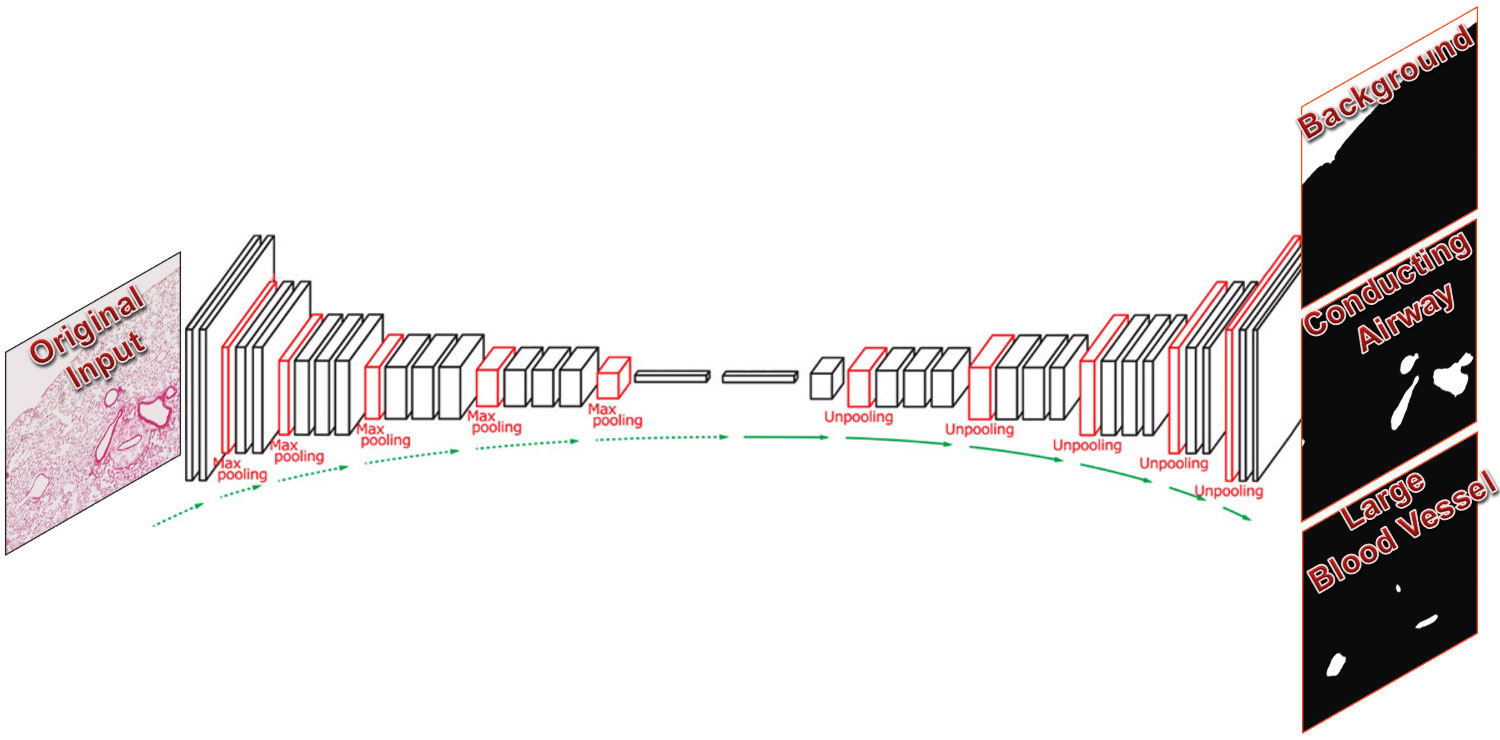

本项目使用的卷积神经网络架构灵感来自 U-Net 和 双框架的 dual frame U-Net 并添加了来自预训练 Keras 模型的迁移学习功能 (keras-applications).

肺病理学

经过14对图像的训练，神经网络能够在验证集上识别肺实质区域的准确率达到**>90%** (DICE 系数)，识别肺部严重炎症的准确率达到**>60%**。

下面显示了单独图像的预测结果，包括分割蒙版图和区域统计信息。

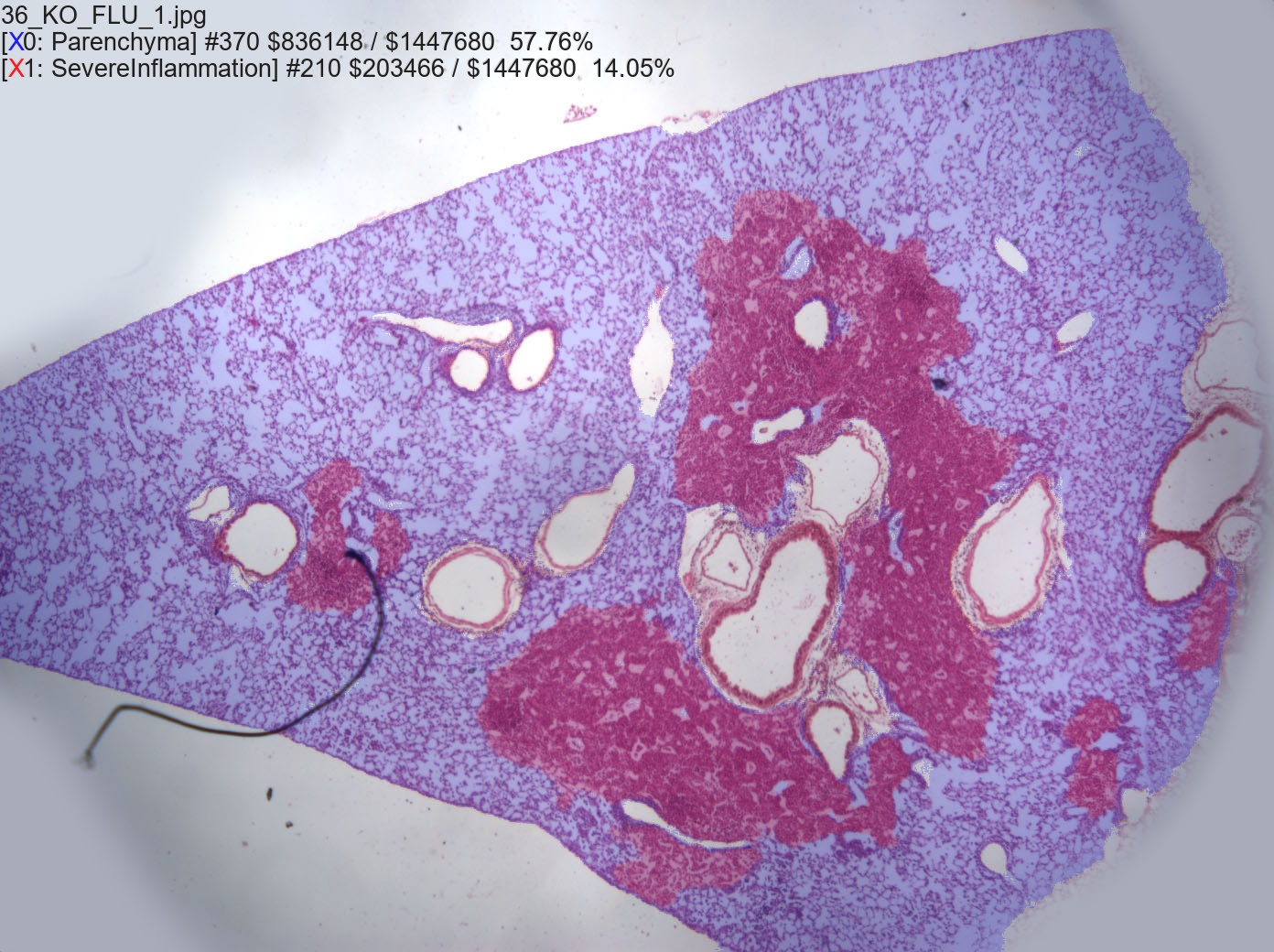

多标签叠加 (蓝色：肺实质，红色：严重炎症)

肺组织学

经过 16张全玻片扫描 (3:1 训练验证分割) 后，神经网络能够识别正常小鼠肺切片 (相当于 10 倍放大，从全玻片扫描裁剪) 中的各种区域。

构建了 U-Net 的变体来执行以下操作：

• 单类别分割
  • 输出：sigmoid
  • 损失函数：DICE 和二元交叉熵
• 多类别分割
  • 输出：softmax
  • 损失函数：多类别交叉熵

其中，双框架 U-Net 的性能略优于单框架 U-Net。 虽然更耗时，但单类别分割结合 argmax 实现了比单个多类别分割模型更好的分类结果，尤其对于欠代表的类别。

最佳结果如下：

• 单类别分割 (DICE 系数)
  • 背景：97%
  • 导管：84%
  • 结缔组织：83%
  • 大血管：78%
  • 呼吸道：97%
  • 小血管：63%
• 多类别分割 (准确率)
  • 所有六类：96%

这些方法有助于识别和量化肺部各种结构或组织类型，并可扩展到发育异常或病变区域。

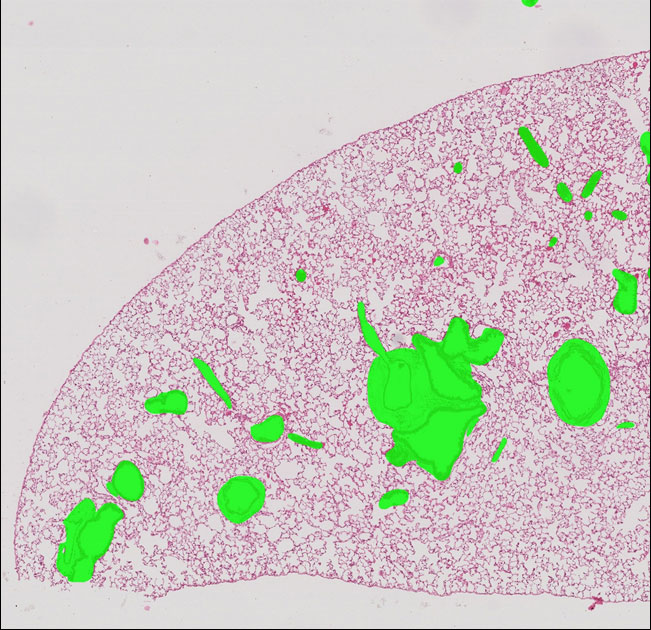

非肺实质区域高亮图像

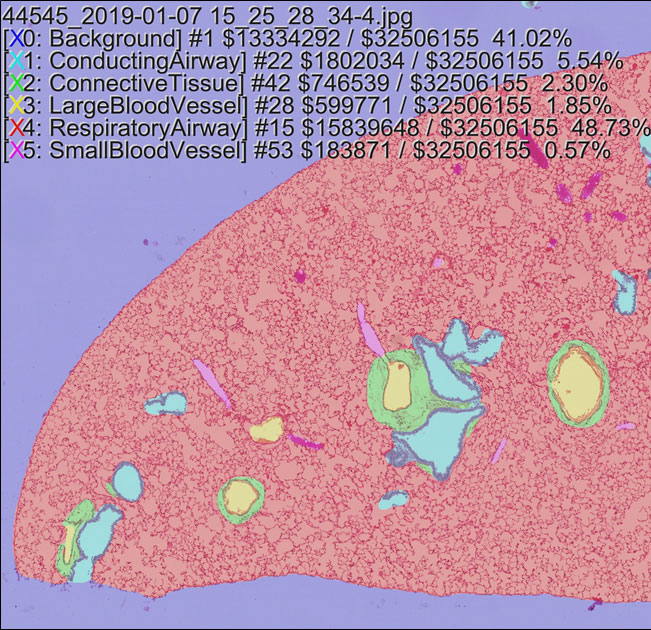

六色分割映射图

Mask R-CNN 的应用

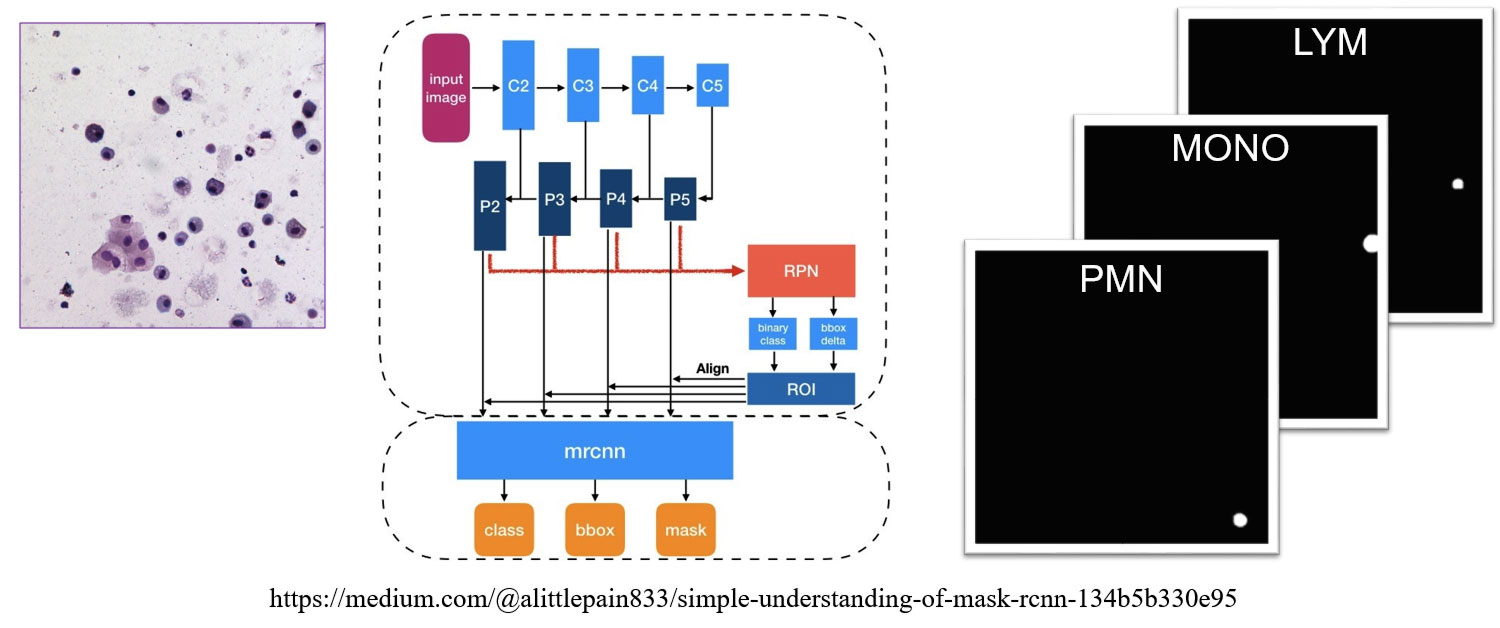

Mask R-CNN 由 何恺明, 2017 开发，可同时执行实例分割、边界框目标检测和关键点检测。

该项目基于 matterport 的实现，并具有以下附加功能：

• 支持更多卷积主干网络，包括 vgg 和 densenet。
• 通过图像切片和合并图像和检测结果来支持处理大型图像。

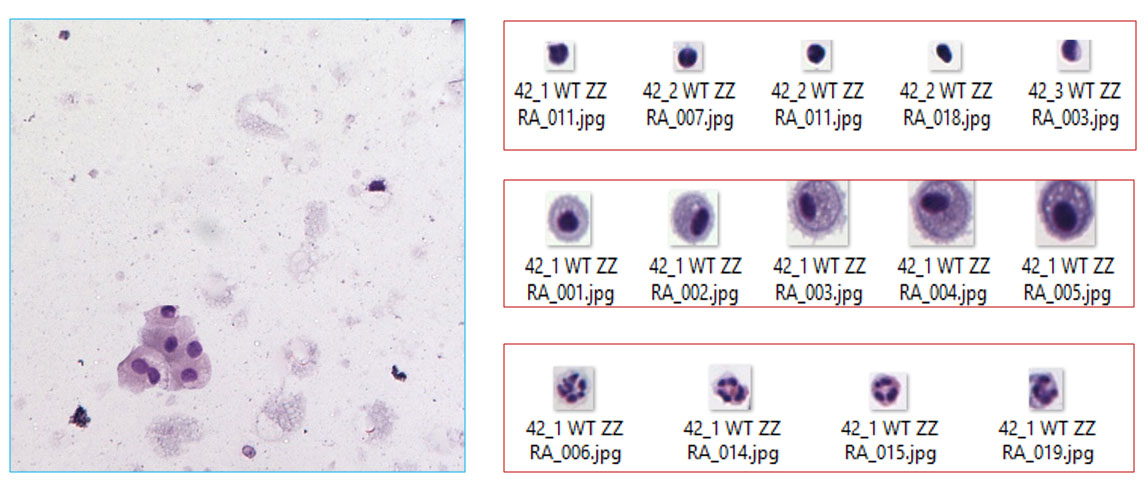

• 模拟支气管肺泡灌洗液样本，从背景和代表性细胞图像中进行高效训练。
• 批量评估模型的平均精度 (mAP)。

支气管肺泡灌洗液细胞学

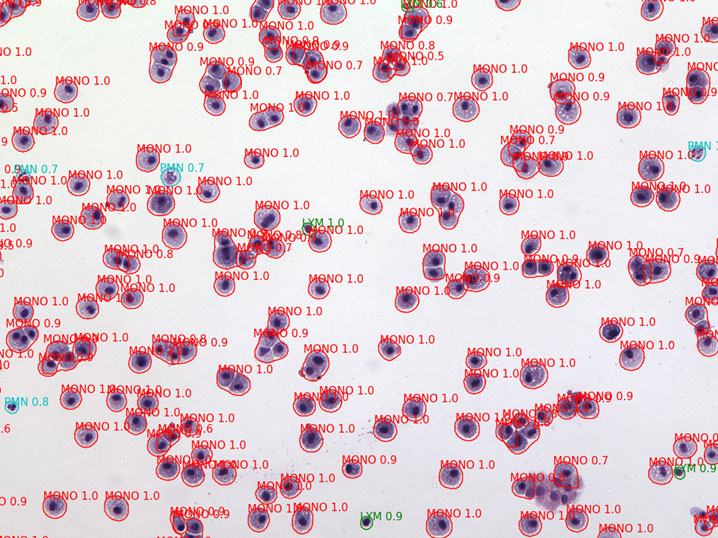

经过 3:1 的训练和验证，使用 21 张背景图像包含 26 个淋巴细胞、95 个单核细胞和 22 个多形核白细胞进行训练后，神经网络能够在小鼠肺部支气管肺泡灌洗液（20 倍物镜）中检测和分类这些细胞类型。

经过一天的训练，平均精度(mAP)表示的准确率 已经达到所有类别的 75%。单核细胞类别的准确率最高。

数据来源: Jeanine D’Armiento, Monica Goldklang, Kyle Stearns; Columbia University Medical Center
